Wir erfassen Gebäude jeder Größe mit 3D-Laserscanning und bereiten die Messdaten für Ihren Umbau, Ihre Sanierung oder Ihre Gebäudedokumentation auf. Als Architekten wissen wir, welche Informationen Ihre Planung braucht.
Sie setzen den Maßstab. Wir liefern die Details.
01Bestand
Bei vielen Bestandsgebäuden fehlen die Pläne. Oder sie zeigen einen Zustand, der längst nicht mehr stimmt: Umbauten, Ergänzungen und die Verformungen vieler Jahrzehnte stehen in keiner Zeichnung. Wer darauf plant, plant mit Annahmen.
Das 3D-Aufmaß ersetzt diese Annahmen durch Messdaten des tatsächlichen Bestands. Es ist die Grundlage für Umbau, Sanierung und jede weitere Planung.
02Erfassung

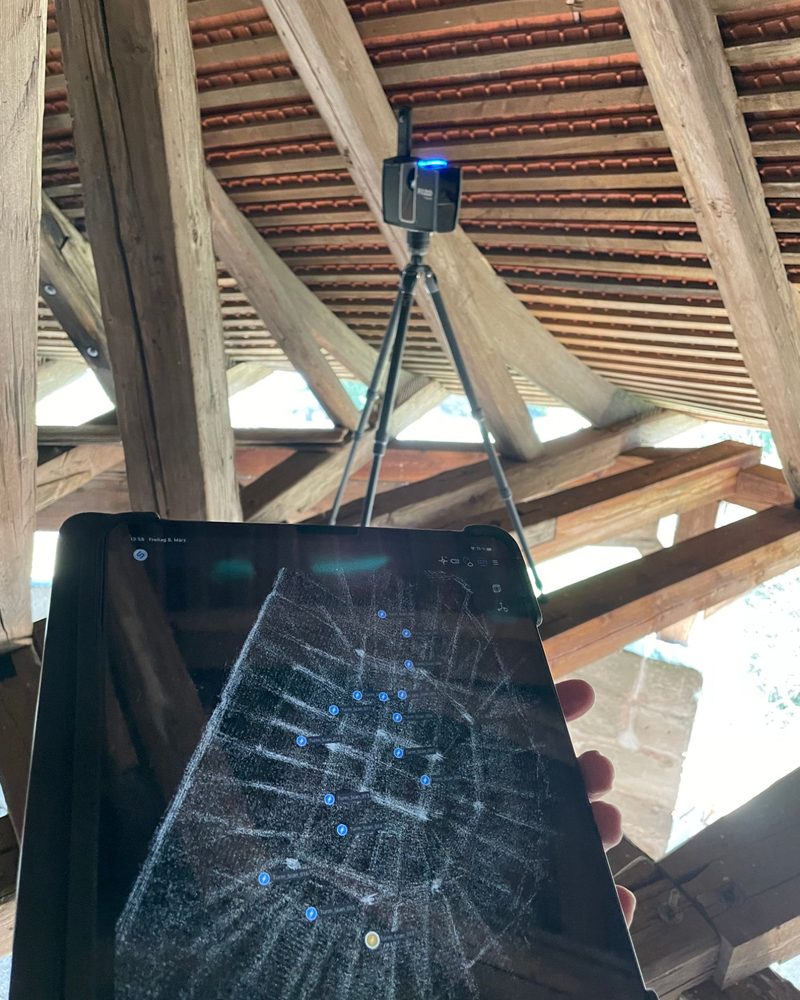

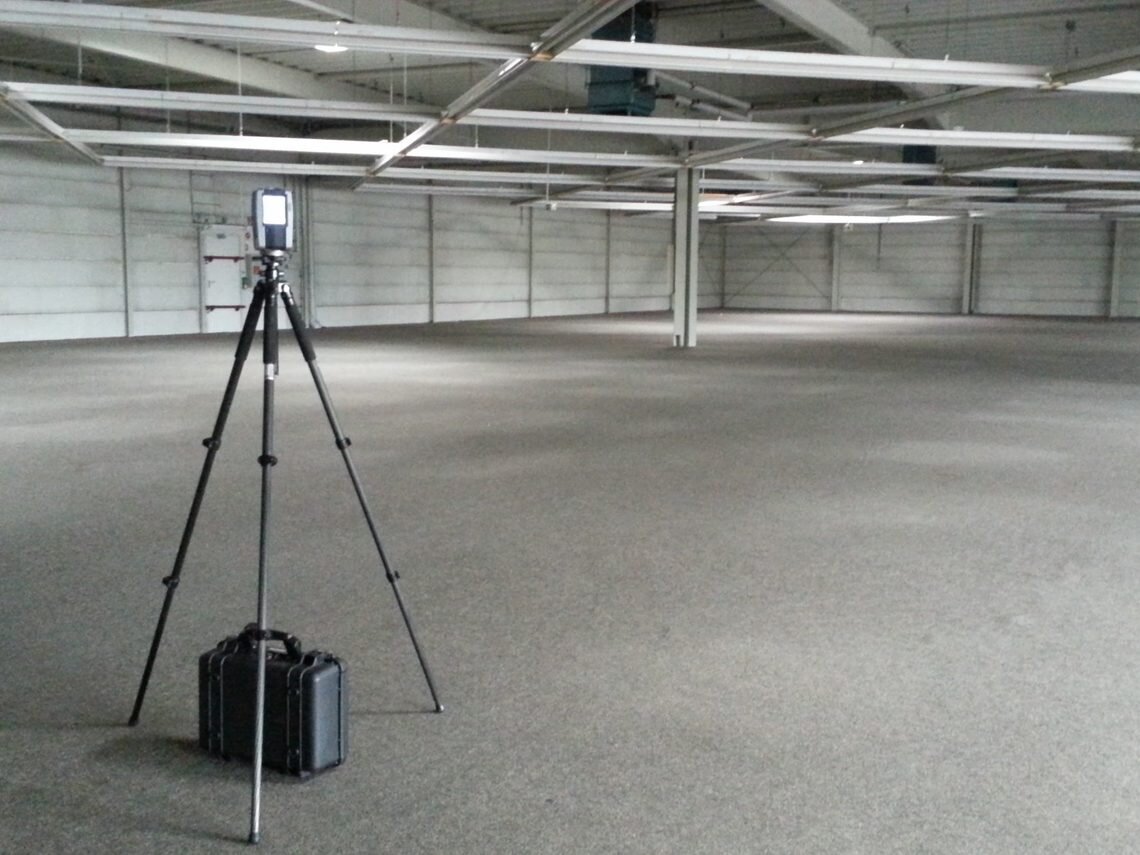

Wir arbeiten mit drei FARO-Laserscannern. Jeder Scanner tastet von seinem Standpunkt aus die Umgebung mit einem Laserstrahl ab und speichert Millionen einzelner Messpunkte. Mit drei Geräten nehmen wir Geschosse, Gebäudeteile und Außenbereiche parallel auf, vom einzelnen Haus bis zur weitläufigen Anlage.
Dachflächen, Türme und hohe Fassaden sind vom Boden aus oft nur eingeschränkt einsehbar. Dort ergänzen wir die Aufnahme bei Bedarf mit der Drohne.
03Auswertung

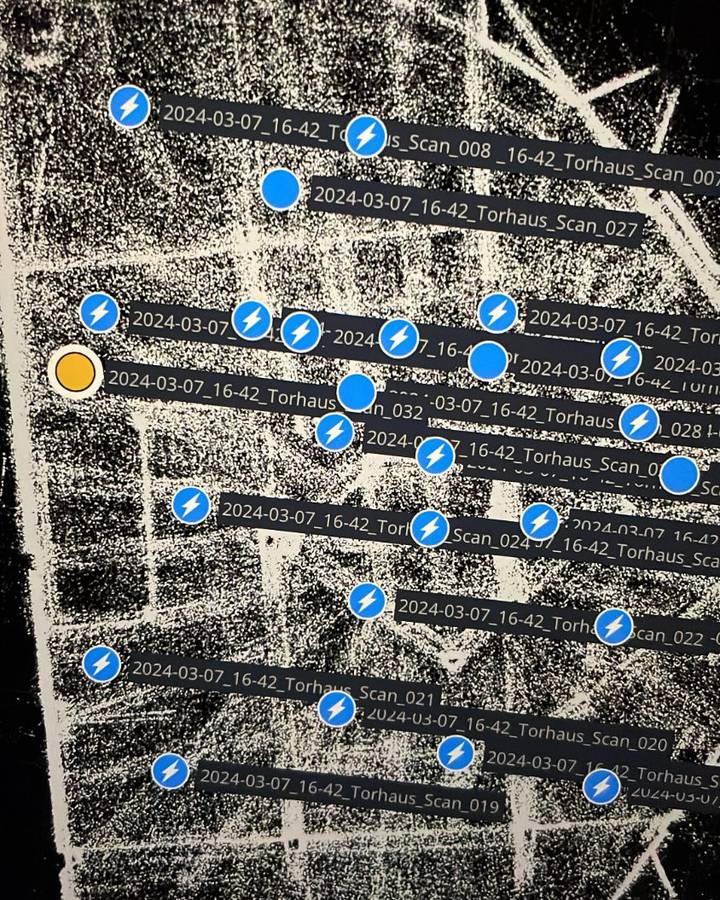

Im Büro referenzieren wir die einzelnen Scans, das heißt, wir bringen alle Standpunkte in ein gemeinsames Koordinatensystem. So entsteht die Punktwolke, ein räumliches Abbild des Bestands.
Legen wir eine Schnittebene hindurch, zeigt sie Wandstärken, Gewölbe und Dachneigung so, wie sie gebaut sind. Daraus zeichnen wir die Unterlagen, die Sie für Ihre Aufgabe brauchen.
Bestand · PerspektiveSchematische Darstellung, kein Kundenprojekt
Vor Ort und im Büro
Welche Unterlagen entstehen und wie detailliert wir sie ausarbeiten, richtet sich nach Ihrer Aufgabe und danach, wie Sie und Ihre Fachplaner die Daten später verwenden. Für einen Bauantrag genügen oft Grundrisse, Schnitte und Ansichten. Eine Sanierung im Denkmal verlangt mehr Detail, etwa an verformten Wänden, Gewölben oder Dachwerken. Das klären wir mit Ihnen, bevor wir messen.
Die Punktwolke bleibt erhalten. Wird später ein weiterer Schnitt gebraucht, leiten wir ihn aus den vorhandenen Daten ab, soweit der Bereich erfasst ist.
Je nach Vereinbarung möglich
PunktwolkeSchematische Darstellung · Ziehen zum Drehen
Das räumliche Abbild aller Messpunkte.
Messdatenvergleich · SchnittZwei Messzeitpunkte in einem Bezugssystem
04Denkmal und Veränderungen
Denkmalgeschützte Gebäude und Bauwerke mit Rissen oder sichtbaren Verformungen beobachten wir über längere Zeit. Dazu messen wir in festgelegten Abständen erneut, überlagern die Messdaten der verschiedenen Zeitpunkte in einem gemeinsamen Bezugssystem und vergleichen sie. So wird nachvollziehbar, ob und in welchem Umfang sich erfasste Bereiche zwischen zwei Messungen verändert haben.
Wie aussagekräftig ein solcher Messdatenvergleich ist, hängt vom Messkonzept ab: von stabilen Referenzpunkten außerhalb der beobachteten Bereiche und von der Messgenauigkeit, die vor Ort erreichbar ist. Unsere Ergebnisse dokumentieren die Geometrie. Ursachen und Standsicherheit beurteilen Tragwerksplaner und Sachverständige, für sie sind die Vergleiche eine nachvollziehbare Grundlage.
05Ablauf
Wir besprechen Gebäude, Ziel und spätere Verwendung und legen Umfang und Detailtiefe fest.
Wir scannen innen und außen, bei Bedarf ergänzt durch Aufnahmen mit der Drohne.
Wir referenzieren die Scans, prüfen die Punktwolke und bereinigen sie.
Sie erhalten die vereinbarten Unterlagen so, dass Sie und Ihre Fachplaner direkt damit weiterarbeiten können.
