Betzold, Hochregallager mit Versand

Ellwangen-Neunheim

Gewerbe- und Industriebau

2009, Erweiterung 2011 bis 2012

In einer Bauzeit von nur 7 Monaten ist 2009 das neue Hochregallager mit Versand der Firma Betzold fertiggestellt worden. Das Gebäude bildete den Auftakt des neuen Firmenstandorts, der in den Folgejahren um weitere Gebäude ergänzt wurde.

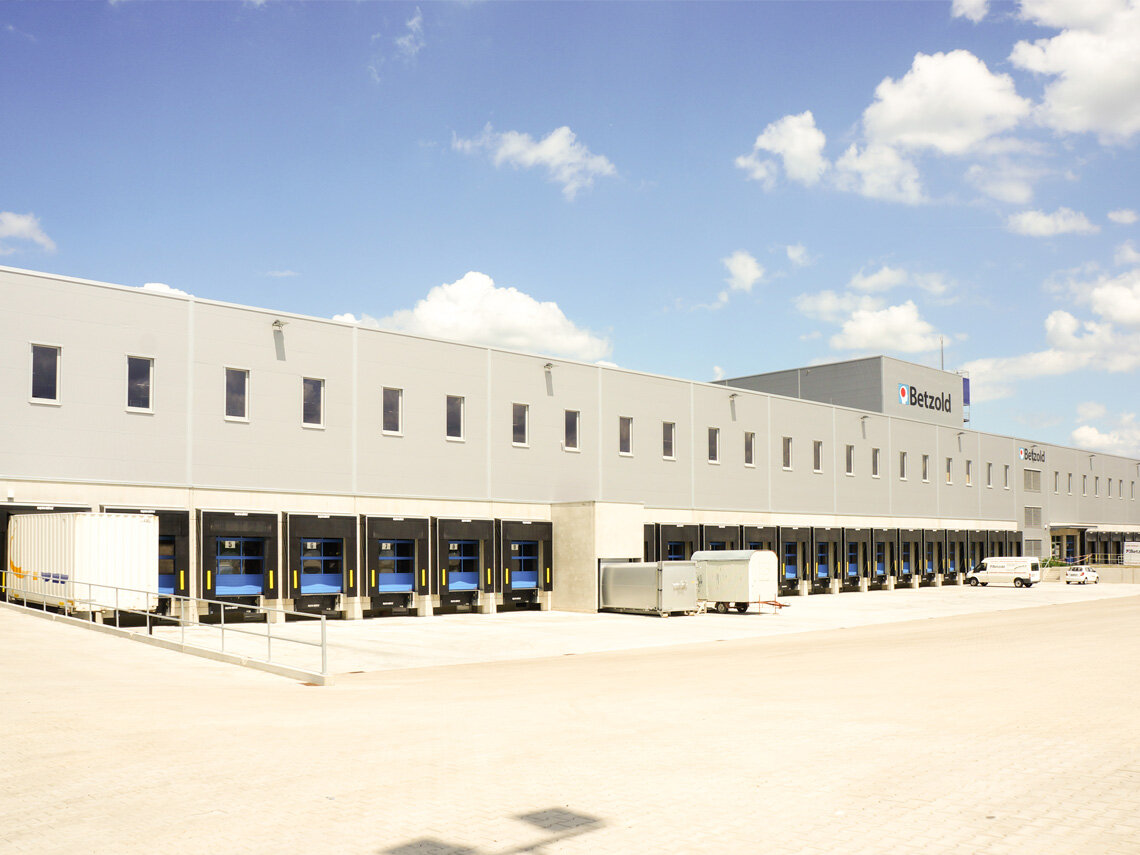

Der vorgelagerte 3-geschossige Versand beherbergt im Erdgeschoss die Anliefer- und Auslieferzone mit insgesamt 10 LKW-Andockplätzen sowie die Anbindung an das vollautomatische Hochregallager.

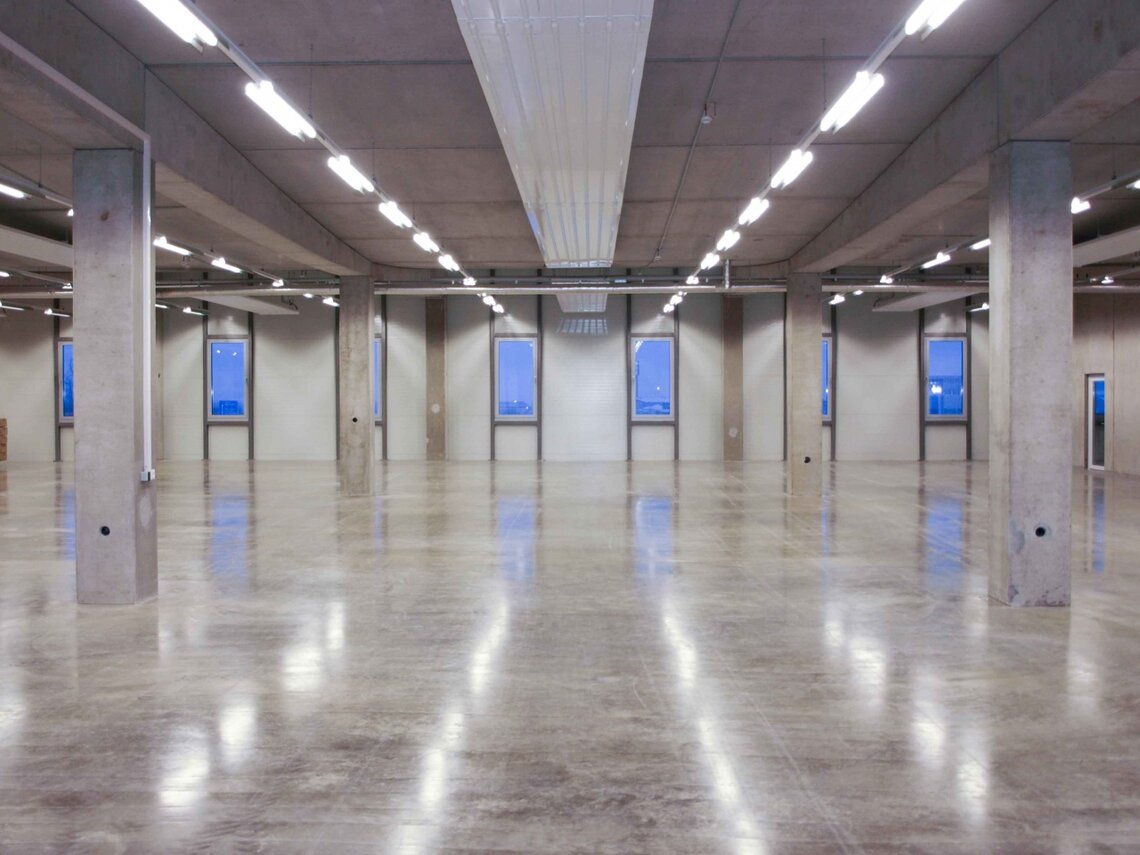

Ergänzend zum Versand befinden sich im Obergeschoss die Stücklistenfertigung und das Blocklager.

Im Untergeschoss befindet sich ein Sprinklerbecken mit einem ständig vorgehaltenen Wasservolumen von 1.840 m³, um im Brandfall das Hochregallager über die Sprinkleranlage löschen zu können.

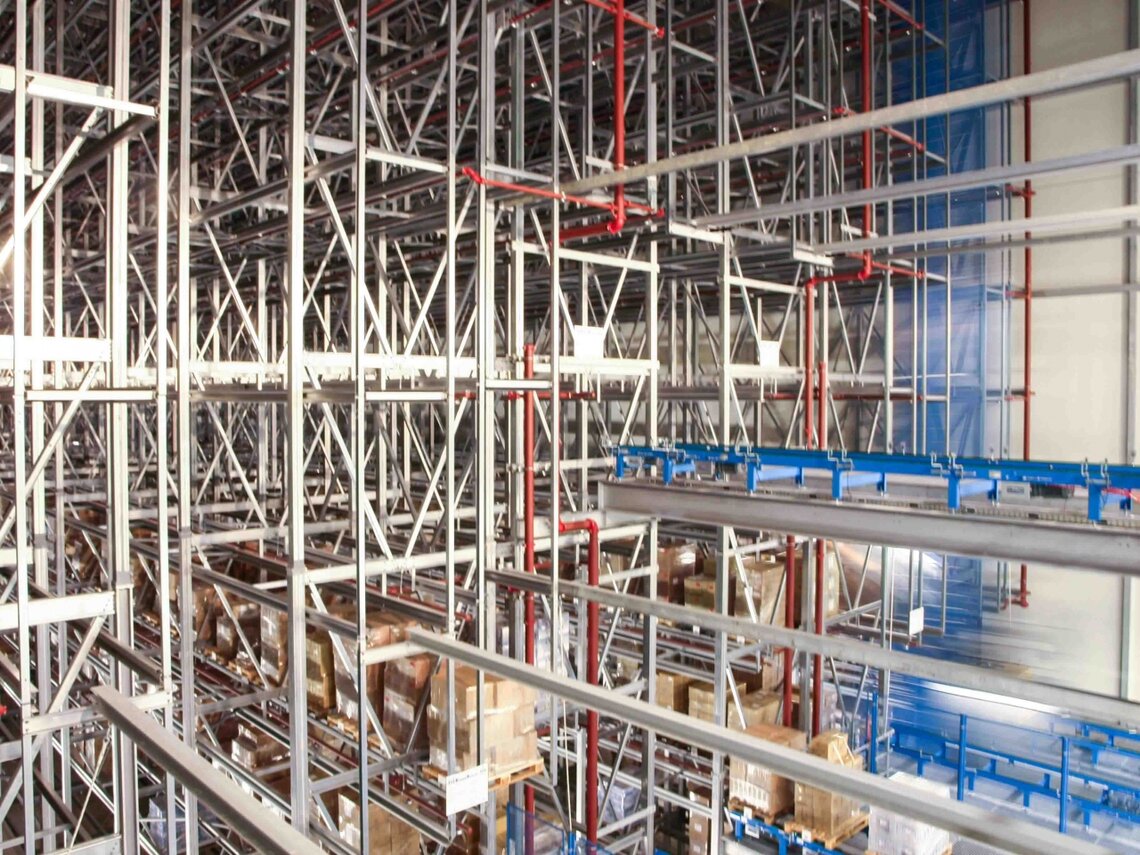

Das Hochregallager mit einer Abmessung von 100 m x 23 m und einer Höhe von 30 m beinhaltet 12.204 Palettenstellplätze, die über drei Gassen mit je einem Regalbediengerät vollautomatisch angefahren werden.

Im Frühjahr 2011 wurde das Versandgebäude Richtung Westen um 105 m erweitert.

Die Erweiterung beinhaltete weitere 21 LKW-Andockplätze.

Im Untergeschoss befindet sich die firmeneigene Schreinerei.

Projektdaten

Ort
Ellwangen-Neunheim

Bauherr
Arnulf Betzold GmbH

Kategorie
Gewerbe- und Industriebau

Status
realisiert

Bauzeit
05/2009 bis 12/2009

Bauzeit Erweiterung
03/2011 bis 03/2012

Leistungsphasen
1 bis 9

Fotos
Romer Architekten

Hochregallager

Maße
100 m lang
23 m breit
30 m hoch

Gebäudevolumen
69.000 m³

Palettenstellplätze
12.204

Sprinklerköpfe
10.000

Sprinklerbecken
1.125 m3 Wasser

Fussbodenheizung
12.000 lfm

Betonbodenplatte
1.840 m³ / 100 x 23 x 0,8 m

Stahlkonstruktion
HLR 600 to

Wareneingang

Maße
BA I 53,5 m
BA II 105 m
158,5 m lang x
31 m breit/
14,5 m hoch

Gebäudevolumen
BA I 20.000 m³ +
BA II 38.800 m³

Nutzfläche
BA I 4.500 m² +
BA II 10.150 m²

Bewehrung
BA I 470 to Baustahl

Kabellänge
BA I 24.855 m

Ladetore
BA I 10 + BA II 21
